En noviembre de 2022, se aprobaron las normas UNE EN 12101-13:2022 y UNE EN 12101-6:2022, las nuevas normas europeas que aplican a los sistemas de presión diferencial, también conocidos como sistemas de presurización.
La nueva norma UNE EN 12101-13:2022 abarca el diseño, cálculo, instalación, ensayos de aceptación, pruebas rutinarias y mantenimiento de los sistemas de presión diferencial y substituye a la antigua norma UNE EN 12101-6:2006, cubriendo aspectos no abordados o mal resueltos en la anterior regulación. La UNE EN 12101-13:2022 es ya de aplicación oficial en muchos países de Europa y está siendo también utilizada en proyectos en España, a pesar de que reglamentariamente la norma referida en el Código Técnico de Edificación y en el Reglamento de instalaciones de protección contra incendios es todavía la antigua norma UNE EN 1201-6:2006.
Nueva versión de la norma
En lo que respecta al ensayo de los kits de presión diferencial, la nueva norma UNE EN 12101-6:2022 resuelve un aspecto clave que no estaba adecuadamente abordado en la versión anterior de 2006. Aunque la norma UNE EN 12101-6:2006 era una norma armonizada, carecía de los anexos necesarios que especificaran los procedimientos de ensayo para obtener el certificado de prestaciones. Esto impedía que los organismos notificados pudieran emitir dicho certificado y, en consecuencia, los fabricantes no podían emitir la correspondiente declaración de prestaciones. Este vacío normativo generaba incertidumbre en el sector.
La nueva versión de la norma, UNE EN 12101-6:2022, corrige parcialmente esta situación al permitir que los fabricantes ensayen las prestaciones de sus kits de presión diferencial y demuestren la eficacia de sus sistemas mediante un certificado de ensayo conforme a la norma. Sin embargo, es importante señalar que, a pesar de este avance, la norma sigue sin permitir la emisión del certificado de conformidad, porque la versión de 2006 sigue siendo la norma armonizada en este contexto.
Prestaciones para los sistemas de presión diferencial

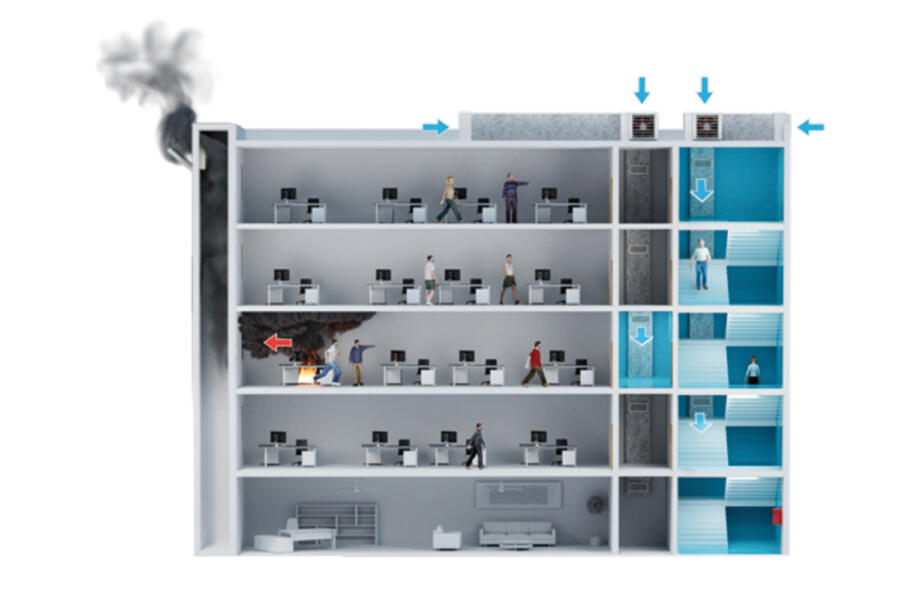

¿Qué prestación deben satisfacer los sistemas de presión diferencial? Cuando hablamos de la prestación que debe garantizar un sistema de presión diferencial, nos referimos a su capacidad de adaptarse a las situaciones cambiantes que se pueden producir durante una evacuación a través de una escalera protegida o especialmente protegida. En este caso, las puertas, principalmente la de la planta del incendio, pueden ir cambiando de estado entre abiertas y cerradas de manera intermitente.
Cuando se produce la abertura de la puerta de la planta del incendio existe el riesgo de que se produzca entrada del humo desde dicha planta hacia la escalera protegida, por lo que el sistema de presión diferencial debe incrementar rápidamente el caudal de aire impulsado en la escalera a fin de evitar dicha entrada de humo. Para ello, la antigua norma UNE EN 12101-6:2006 indica que el sistema debe ser capaz de proveer el 90 por ciento del caudal de diseño en menos de tres segundos. La nueva norma de diseño UNE EN 12101-13:2022, en cambio, indica que se debe satisfacer la velocidad mínima de paso de aire a través de dicha puerta, y, por tanto, proveer el caudal máximo necesario, en menos de cinco segundos.
La norma UNE EN 12101-6:2022 permite ensayar los kits de sobrepresión para garantizar que el sistema es capaz de adaptarse a situaciones cambiantes de puertas abiertas y cerradas
Por otro lado, cuando la puerta de la planta de incendio comienza a cerrarse debido a su mecanismo de auto cierre, se produce una reducción progresiva de la sección de paso de aire a través de la puerta. Esto genera un aumento súbito de la sobrepresión entre la escalera y la planta de incendio. Este incremento de la sobrepresión podría dificultar la apertura de la puerta, lo que representa un riesgo para los ocupantes que intenten evacuar.
En la antigua norma UNE EN 12101-6:2006, este riesgo no estaba abordado. La norma mencionaba que se debía proporcionar el 90 por ciento del caudal de diseño para la nueva situación. Se podría entender que se refería al caudal necesario para mantener un nivel de sobrepresión de 50 Pa con la puerta cerrada, pero en la práctica, este requisito resultaba ambiguo y dificultaba su interpretación.
